Cycle #6 Transport et traitement du combustible usé

Retrouvez le thread d’origine ici.

Préambule

Lorsqu’on a parlé enrichissement, conversion, fabrication du combustible, on avait produit 1075 tML par an d’uranium sous la forme de dioxyde d’uranium, enfournées en réacteur pour environ 3 ans – et donc, évidemment, la même quantité déchargée des réacteurs chaque année.

Après 2 ou 3 ans de refroidissement dans les piscines des BK (Bâtiment Kombustible) des centrales nucléaires, ils sont transportables, et c’est là que le périple recommence.

Bon, là, plus que jamais, on va être dans un modèle franco-français à mort.
Parce que le retraitement, très pratiqué en France, il est aussi pratiqué par les anglais et les russes, les japonais essayent, et… C’est tout. Certains pays le font faire par d’autres, beaucoup ne le font pas du tout et gardent le combustible tel quel en sortie de réacteur.

En préparant ce thread, j’ai fait une moisson phénoménale d’images, donc ça va être ultra visuel, mais je trouve que ce qu’on appelle « l’aval du cycle » en met vraiment plein les yeux parce qu’on connaît ce monde encore moins que les réacteurs.
En plus :
1 – des réacteurs en service, on en a 58 identiques (ou presque), alors que des usines de retraitement, on en a 2 identiques seulement, donc ça a ce côté rare qui est très classe
2 – La France est à la pointe mondiale dans le retraitement, alors que dans les réacteurs, elle est un acteur plus ordinaire, pas forcément très glorieux ces derniers temps. Donc y’a une fierté nationale dont je ne me cache pas 😋

Bref, entrons dans le vif du sujet !

Transport du combustible usé

Notre combustible usé à transporter est extrêmement radioactif. Sans protection, je ne prends guère le risque de me tromper en estimant qu’au contact d’un assemblage, vous prenez une dose mortelle en quelques dizaines de secondes. Ça déconne pas.
En plus de ça, il chauffe.
Donc pour le transport :

  • Protection contre les radiations
  • Dissipation de la chaleur
  • Protection contre les agressions externes

Donc le transport se fait dans des espèces de conteneurs dédiés, qu’on appelle « châteaux ». En voici un exemple.

Celui-ci est probablement un château de combustible usé japonais acheminé par la mer, mais, pour les réacteurs EDF, ils sont transportés en train jusqu’au terminal ferroviaire de Valognes, proche de Cherbourg (Manche, Normandie), dans des wagons dédiés.

C’est d’ailleurs assez stylé de passer en train dans cette gare et de voir ces alignements de massifs blancs. Enfin, stylé dans le style industriel, hein.
De là, ils sont acheminés en camion sur environ 20 bornes jusqu’à l’usine de retraitement d’Orano La Hague.

Tout le long du voyage, départ, arrivée, à chaque chargement ou déchargement (à minima), c’est contrôle radiologique obligatoire : débit de dose au contact, à distance, recherche de contamination à l’extérieur, jusqu’entre les ailettes de refroidissement.

Des transports, il y en a évidemment beaucoup dans la partie amont du cycle, j’en ai pas parlé à cette occasion, mais les même contrôles sont pratiqués, évidemment – même si le débit de dose est plus faible de beaucoup d’ordres de grandeur.
À l’arrivée, après déchargement du combustible, les châteaux ont droit à leur session de toilettage : contrôles, éventuelle décontamination de l’intérieur… On déconne pas là-dessus, j’imagine à peine combien chacun doit coûter 😱

Crédit : E. Larrayadieu

Mais revenons un peu sur le terme « châteaux ». Je ne sais pas d’où vient ce choix de vocabulaire, mais il est approprié : ce sont de monstrueuses forteresses.
Orano parle d’un ratio de 100 tonnes de blindage pour 10 tonnes de combustible transporté – ça déconne pas.
Les américains, d’ailleurs, ont un certain sens du spectacle à ce sujet…

Sont à l’épreuve la tenue à la chute sur plan indéformable, sur un poinçon, tenue à l’incendie, à la submersion.
Tenue à tous les chocs susceptibles d’être rencontrés dans le transport, y compris déraillement du train…

Bref, en cas d’accident, risque de gros dommage… Par destruction de tout ce qui rencontrera le conteneur 😋. Pas franchement par dispersion de son contenu.

Y’a un million de choses à dire sur les transports ; en faisant mes recherches, j’ai trouvé une quantité folle de schémas, d’écorchés de différents type de conteneurs, de vidéos de test… Donc on va s’arrêter là et rentrer dans le vif du sujet du retraitement :p

L’usine de retraitement

Ce dernier, il se pratique donc à l’usine d’Orano La Hague, dans la province du même nom.
D’ailleurs, à tous les gens du milieu : arrêtez d’appeler l’usine « La Hague ».
La Hague, c’est le nom de tout le secteur, en orange sur l’image.

L’usine, c’est le petit rond bleu, donc dites « usine de La Hague », « Orano la Hague », « l’établissement de la Hague », voire même « la Coge » (diminutif de Cogema, l’ancien nom d’AREVA, les gens du coin utilisent encore ce nom parfois), mais s’il-vous-plaît, pas juste « La Hague ».

L’usine de La Hague, donc. On devrait même dire les usines : deux usines jumelles de retraitement (UP3-A et UP2-800), en service ; une usine de retraitement en démantèlement (UP2-400)…
Une station de traitement des effluents en démantèlement (STE2), une autre en service (STE3), et une paire d’installation de recherche, en démantèlement aussi.

Le tout adossé au Centre de Stockage de la Manche (CSM exploité par l’ANDRA), site de stockage de déchets FMAVC.

Voilà la bête. L’espèce de terrain de golf, c’est le CSM. Toute la partie haut-droite de l’image, l’usine de La Hague.
Partie inférieure gauche, des entreprises qui font partie de la constellation d’industrie entourant l’usine.

Centre de stockage de la Manche

Une autre image.
Les plus hautes cheminées font environ 100 m. On est pas sur du discret, mais on est loin des 120 m de certaines tours aéroréfrigérantes des centrales, et loin des 300 m de certaines centrales à charbon ou biomasse.

Pour une visite aérienne guidée :

(J’ai un peu honte, mais faut bien avouer que la vidéo est cool, on voit vachement bien, et puisque c’est public… J’vais pas me priver).

Alors, le retraitement, comment ?

Le procédé de retraitement

Et bien le combustible, à son arrivée, on commence par le décharger de ses conteneurs, puis… On le met à refroidir en piscine. Oui, encore. Des piscines assez énormes, cependant. Le tout de manière automatisée ou à distance, évidemment.

Une pluie de photos dans les deux tweets suivants, parce que ces piscines sont vraiment belles.

Parce que je sais qu’on va me poser la question sur le remplissage des piscines, un levier de peur qu’apprécient beaucoup les antinucs en ce moment (« Les déchets nucléaires débordent ! »), on a déjà fait un point sur ce sujet ici.
On est pas au débordement, mais bien remplis. Et sachant qu’on ne retraite pas au même rythme qu’on consomme, on va vers un remplissage, pour le moment. À l’horizon 2030 d’après l’IRSN.

Nos 1075 tMl d’oxyde d’uranium (UOx) irradié séjournent là environ 5 ans, pour continuer la décroissance des produits radioactifs aux vies les plus courtes et donc diminuer la production thermique et l’irradiation.

Ensuite seulement vient le retraitement.

D’abord, le procédé mécanique, qui consiste à couper les embouts des assemblages d’une part, puis cisailler le combustible en petits tronçons d’environ un petit pouce de long (le doigt, pas l’unité britannique).

Les tronçons tombent dans une roue à godets, elle-même dans une cuve de très grandes dimensions mais très faible épaisseur, qu’on appelle le dissolveur. Le tout rempli à moitié environ… D’acide nitrique.

La roue tourne progressivement, permettant la dissolution de toute la matière contenue dans le combustible, puis la récupération de toutes les coques (les morceaux de gaine découpés). Les coques et embouts sont rincés et séparés du procédé.

Crédit : P. Lesage

Ensuite, elles sont compactées sous la forme de galettes métalliques, et déposée dans des fûts dédiés : les colis standard de déchets compactés.
Ceux-ci constituent la majorité des déchets de moyenne activité à vie longue de l’industrie électronucléaire.

Crédit : E. Larrayadieu

Une petite photo de la roue du dissolveur, à l’époque de la construction de l’usine je crois. Admirez ses dimensions : environ 4m de diamètre pour, quoi… 30 cm de large, à vue de nez ?

Revenons à la matière « nucléaire ». Vous vous souvenez de la composition en sortie de réacteur ?
Environ 95% d’uranium, 1% de plutonium, 4% de produits de fission, 0,1 % d’actinides mineurs ?

Bah l’uranium et le plutonium, ça a de la valeur énergétique… Donc on veut les séparer du reste.
Mais pour le moment, tout est sous forme d’une solution d’acide nitrique et d’un tas de merdes (l’incroyable variété des produits de fission) dissoutes dedans.

Et là… On entre dans tout un procédé de chimie qu’il est hors de question que je détaille, ce thread est déjà long !
Et de toute façon, Orano a réalisé une EXCELLENTE vidéo qui, en 10 min, explique super bien tout le procédé de traitement. Aucune chance que je fasse mieux, alors je vous invite vraiment à aller voir.

Et sinon, en bref : à la fin du traitement, on récupère l’uranium sous forme liquide (nitrate d’uranyle) qu’on expédie de la sorte pour entreposage ou recyclage (le recyclage… On y viendra dans un futur article).

Le plutonium, sous forme de poudre (dioxyde de plutonium) que, de même, on va expédier pour recyclage (avec une exigence énorme de sécurité, en plus de la sûreté, car il représente un risque de détournement pour des fins militaires).

Et enfin, les produits de fissions (PF) et actinides mineurs (AM) finissent dans des solutions concentrées qu’on va sécher sous forme de poudre, incorporée à de la fritte de verre, pour vitrifier toutes ces saletés.

Et la vitrification, c’est cool.

Vitrification

Quand on vitrifie, nos matières ne sont pas emprisonnées dans un enrobage de verre : elles font partie du verre ! Nos PF et AM font partie des molécules qui constituent le verre.

Ce n’est pas un confinement mécanique, mais des liaisons chimiques qui assurent la cohésion du tout !

Du coup, lors du stockage (mais on en parlera le moment venu), c’est pas en cassant le verre qu’on peut faire fuire les particules radioactives, mais en corrodant le verre. Easy 🙃

Ce verre, il est coulé dans des conteneurs dédiés (colis standard de déchets vitrifiés), et constitue l’essentiel (la totalité ? 🤔) des déchets ultimes de haute activité à vie longue de l’industrie électronucléaire.

Ci-dessous, côte-à-côte, un colis standard de déchets compactés (coques et embouts, moyenne activité) et un colis standard de déchets vitrifiés (PF et AM, haute activité). Vous comprendrez à l’œil la notion de « colis standard » ^^.

Voilà, sans filtre, ce à quoi ressemble la quasi-totalité des déchets radioactifs française (ils concentrent 3% du volume mais 99,9% de la radioactivité des déchets).

Vous noterez qu’on est à cent lieues des bidons jaunes dégoulinants de liquide verdâtre dont sont adeptes les écologistes politiques pour illustrer le sujet…

Parenthèse photographique

Avant de terminer cet article sur le traitement, on va simplement, dans la suite, se rincer l’œil avec quelques séries de photographies.

Ici, une cuve où l’on fait s’évaporer les produits de fission pour les concentrer. La photo est à l’envers, d’ailleurs (les serpentins que l’on voit sur le dessus sont, en réalité, sous la cuve).

Crédit : S. Jezequel

Là, une colonne pulsée, servant à l’extraction de l’uranium et du plutonium. On retrouve, comme dans le dissolveur, cette volonté d’avoir de grandes dimensions mais une faible largeur. Le but est de maximiser la perte de neutrons pour éviter les réactions en chaîne au sein du plutonium et de l’uranium dissouts.

Crédit : S. Jezequel

Là, je sais pas trop où on est, je partage juste pour la beauté de la quantité de tripaille (ça va être joyeux au démantèlement).

Bon, en vrai, je sais : on est quelque part au niveau de la conversion et le conditionnement du plutonium, de la solution à la poudre.

Crédit : S. Jezequel

Conteneurs vides avant vitrification, et leur outil de préhension.

Crédit : E. Larraydieu

Cellules de coulée du verre dans les conteneurs.

Crédit : P. Lesage
Crédit : S. Jezequel

Transport d’un fût rempli (on voit qu’il a chauffé un peu) et soudage du couvercle.

Crédit : S. Jezequel
Crédit : S. Jezequel

Entreposage des fûts en puits ventilés dans différents bâtiments de l’usine, et vue sur le fond des puits, et notamment les dispositifs d’amortisseurs (en cas de chute d’un colis dans le puits) et de refroidissement.

Crédit : C. Dupont
Crédit : EURODOC CENTRIMAGE
Crédit : EURODOC CENTRIMAGE

Conclusion et bilan matière

Tous ces déchets de moyenne et haute activité à vie longue, ils resteront entreposés là jusqu’à ce que soit mise en service un exutoire définitif. Ils sont donc, de toute évidence, destinés à Cigéo.

Je ne vous parle pas de tous les déchets technologiques (tenues, outils…), ou ceux produits par le traitement des effluents (boues cimentées…), sinon on en a pour la nuit…
Mais vous savez donc à quoi ressemblent la quasi-totalité des déchets destinés au stockage profond.

Concluons par un « bilan matière ».

Nous avions déchargé 1075 tML d’UOx usé. On en extrait 1% de plutonium, disons 11 tML de Pu. 95% d’uranium, disons 1020 tML d’U. Et on sépare 4% de PF et AM, soit 45 tML de PF et AM, qu’on vitrifie pour faire environ 150 m3 de HAVL. Les coques et embouts que l’on a découpés ajoutent 190 m3 de MAVL.

Avant de terminer pour de bon, un mot sur l’intérêt de ne pas avoir laissé le plutonium dans la vitrification.

Historiquement, il y avait l’intérêt militaire du plutonium, mais aujourd’hui ? Pourquoi s’embêter tant pour 11 tonnes par an ?

Il y a, certes, l’intérêt de sa valeur énergétique, mais on en parlera dans le prochain article, sur le recyclage.
Là, je vais aborder la question du point de vue de la gestion des déchets.

Et bien le plutonium, c’est un émetteur alpha. Donc qui émet des particules lourdes, donc chargées en énergie, mais vite arrêtées, donc qui déposent très vite leur énergie… Et donc font chauffer.
Ce qui impose, à la vitrification, de réduire la concentration en déchets dans le verre, et donc à produire de plus gros volumes de déchets.

Ainsi, la séparation du plutonium et la vitrification, ça permet de réduire considérablement le volume des déchets HAVL.
Un facteur 5, par rapport à un scénario où on stockerait le combustible sans retraitement !

Plus important : c’est un émetteur alpha à vie longue. Donc si on le laisse dans le verre, il sera à peine réduit dans 10 000 ans, alors que beaucoup de produits de fission auront disparu en quelques siècles.
Et il est ultra nocif par contamination interne (inhalation ou ingestion).

En fait, à échéance de quelques dizaines de milliers d’années, les actinides sont responsables de quasiment toute la radiotoxicité des déchets à vie longue. Il ne reste quasiment qu’eux.
Et cette radiotoxicité, avec le plutonium, c’est d’un facteur 10 qu’elle augmenterait !

Donc séparer le plutonium permet de faciliter le stockage (puissance thermique et volume + faibles), et, en plus, réduit la nocivité des déchets à très long terme – ou la durée de confinement à tenir pour atteindre un certain niveau de radiotoxicité.

Vu l’enjeu, vu l’attachement de la population à ce sujet, et vu l’impact (facteur 10 !), je terminerai dans un grand élan d’analyse technique et objective :

Le retraitement, c’est cool.

5 réflexions sur « Cycle #6 Transport et traitement du combustible usé »

  1. Bonjour Tristan, si je ne m’abuse, on s’est déjà croisé dans les commentaires YouTube d’une vidéo du Réveilleur. Je suis attentivement tous tes billets de blog depuis que je l’ai découvert et je me réjouis à chaque nouvel article.
    Bon, trêve d’éloges, j’ai quelques questions concernant ce billet.
    Tout d’abord, combien met-on d’assemblages de combustibles dans un château ?
    Ensuite, si le plutonium issu des REP et REB n’est pas adapté pour des utilisations militaires, pourquoi autant de précautions à son sujet ?
    Enfin, concernant les gaines en zircalloy (je crois que c’est ça), n’y a-t’il aucun moyen de les recycler ? Car si l’uranium est quasiment renouvelable une fois en cycle surgénérateur, le zirconium lui ne l’est pas. Ne risque-t’on donc pas une pénurie de zirconium ?
    Merci d’avance pour tes réponses si tu en as.

    J'aime

    1. Hello !
      Merci pour les compliments 🙂

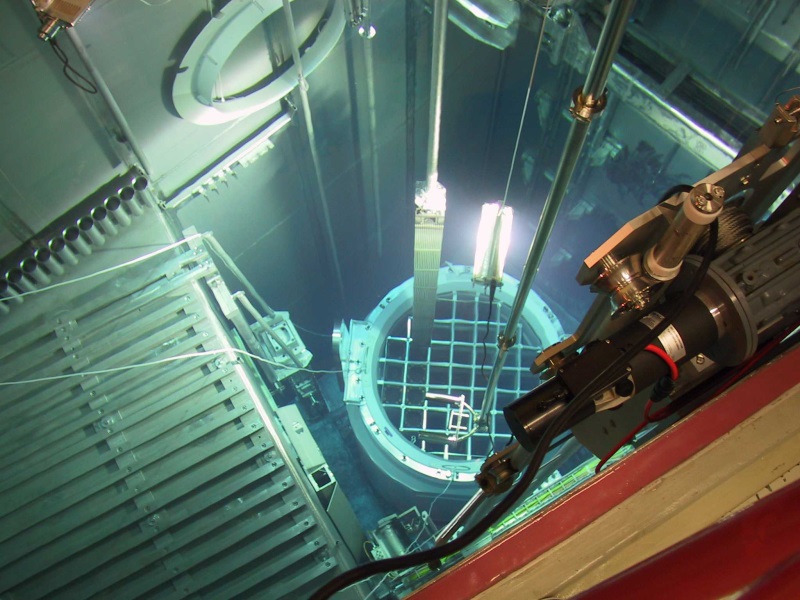

      Il existe différents modèles d’emballages de transport, modèles français (Orano TN, aujourd’hui) ou étrangers. Pour du combustible REP, à ma connaissance, ça va de 8 assemblages par château à 28 pour le monstrueux emballage TN 24 :
